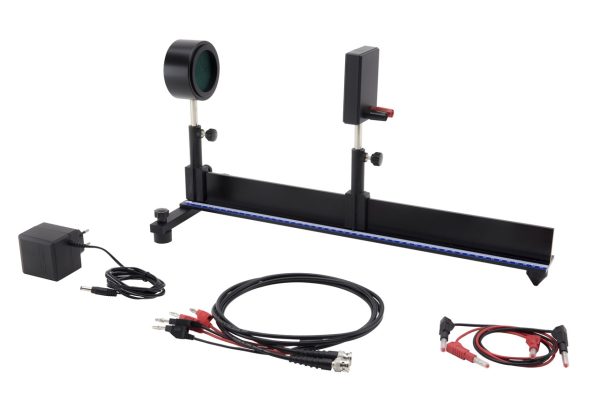

Appareil pour mesurer la vitesse des ondes acoustiques dans l’air

Description

Ce matériel permet de mesurer la vitesse du son en mesurant le déplacement Δx entre le haut-parleur et le microphone pour s’assurer qu’entre les deux ondes, initialement en phase, il y a un temps de retard égal à la période d’oscillation T ou à un multiple de T. Le haut-parleur est connecté au GBF qui produit un signal sinusoïdal de fréquence connue affiché sur la voie 1 de l’oscilloscope. Le signal de sortie du récepteur du microphone est affiché sur la voie 2 de l’oscilloscope. En changeant la distance entre le haut-parleur et le microphone, les deux signaux pourraient être initialement en phase. En pratique, cela est possible de garder l’enceinte fixe et de déplacer le microphone, ou vice-versa. En utilisant le banc, vous pouvez mesurer la distance λ (longueur d’onde) à laquelle le délai est une période T.
